PEDALE - OpenFIRE PICON-AS Esp32

OpenFIRE PICON-AS Esp32

OpenFIRE-PICON-AS-ESP32 è un progetto derivato da Picon-OG, creato da iCON.

Questa opera è distribuita sotto licenza Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International (CC BY-NC-SA 4.0), come il progetto da cui è derivato.

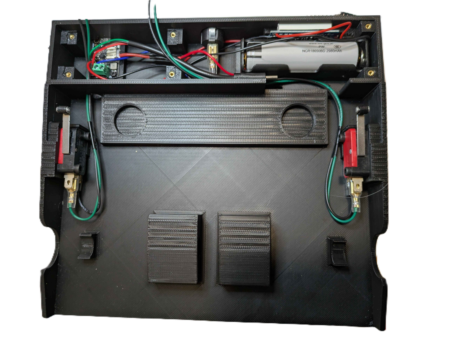

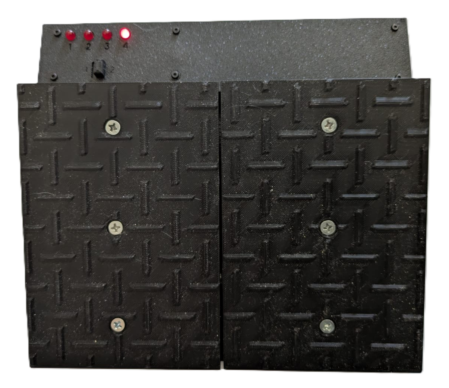

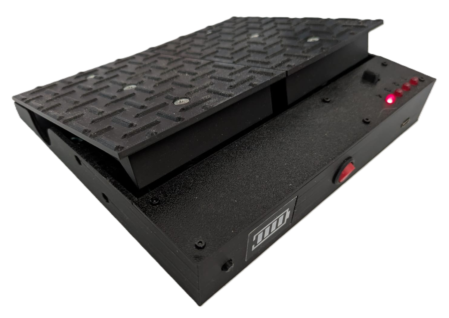

PEDALE (DUAL) WIRELESS - COMPONENTI PARTE MECCANICA

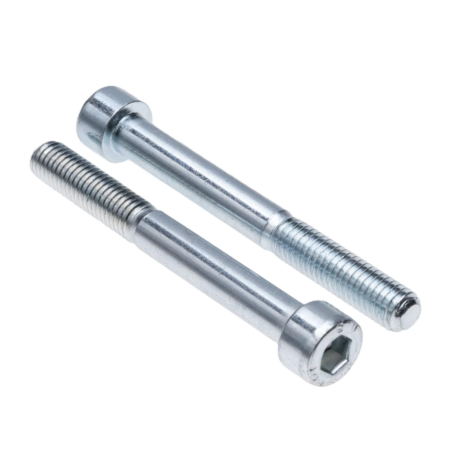

Viti a testa cilindrica M8x70

Quantità necessaria: 2

Nr.2 viti a testa cilindrica M8x70 per il dispositivo di movimento dei pedali.

Link per l'acquisto:

Amazon

AliExpress

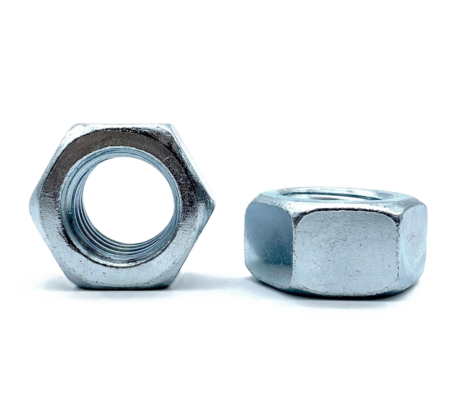

DADI esagonali

Quantità necessaria: vedi sotto

I dadi servono per fissare alcune viti, come di seguito riportato.

Ne servono di vario tipo:

Nr. 4 DADI esagonali M3 (per le viti che fissano i due micro switch dei pedali)
Nr. 6 DADI esagonali M4 (per le viti che fissano le piastre dei pedali)
Nr. 2 DADI esagonali M8 (per fissare le viti a testa cilindrica M8x70 per il dispositivo di movimento dei pedali)

Potete prenderle del colore che preferite in base ai vostri gusti.

Consiglio di acquistare un Kit con varie misure, tante volte ci sono già nei contenitori delle viti.

Link per l'acquisto:

Amazon

AliExpress

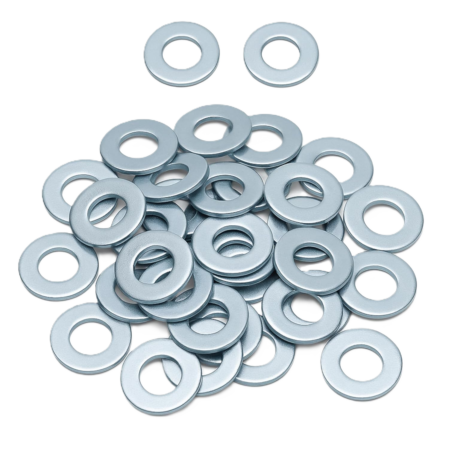

Rondelle M8

Quantità necessaria: 4

Queste rondelle M8 vanno inserire, 2 per pedale, nelle viti a testa cilindrica m8x70.

Link per l'acquisto:

Amazon

AliExpress

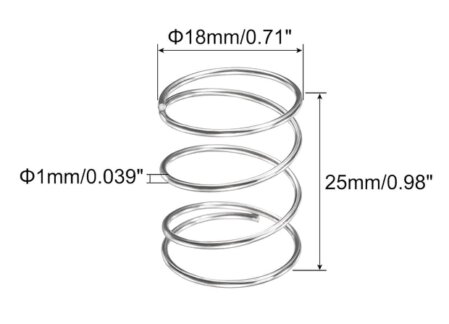

Molle a compressione (18mm diametro x 1mm spessore filo x 25mm lunghezza a riposo)

Quantità necessaria: 2

Molle per il ritorno del pedale. Nr.2 molle comprimenti 18mm(diametro molla) x 1mm(spessore filo) x 25mm(lunghezza a riposo)

Link per l'acquisto:

Amazon

AliExpress

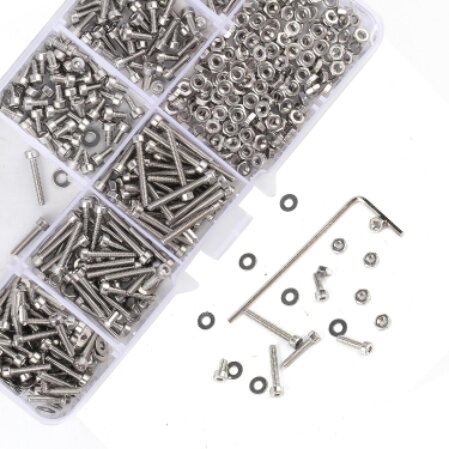

Viti per gli inserti filettati e per i dadi

Quantità necessaria: vedi sotto, comunque di vario tipo, tante quanti sono gli inserti ed i dadi

Le viti servono per assemblare le parti del pedale (duale) mediante l'avvitamento negli inserti o nei dadi.

Ne servono di vari tipi, di varie lunghezze.

Nr. 1 vite a testa svasata M2x6 (per bloccare il supporto batteria) N.B. in alternativa puoi usare la vite integrata autofilettante;
Nr. 2 viti a testa piatta M2x6 (per fissare il modulo LED indicatore del livello batteria)
Nr. 2 viti a testa piatta M2.5x6 (per fissare la board BQ25185)
Nr. 2 viti a testa piatta M2x6 (per chiudere il coperchio della sezione elettronica - lato DESTO)
Nr. 4 viti a testa piatta M2x16 (per chiudere il coperchio della sezione elettronica - lato SINISTRO)
Nr. 4 viti a testa piatta M3x16 (per fissare i due micro switch dei pedali)
Nr. 4 viti a testa svasata M4x18 (per fissare la piastra dei pedali - le viti superiori)
Nr. 2 viti a testa svasata M4x10 (per fissare la piastra dei pedali - le viti inferiori)

Potete prenderle del colore che preferite in base ai vostri gusti.

Consiglio di acquistare un Kit con varie misure.

Link per l'acquisto:

Amazon

AliExpress

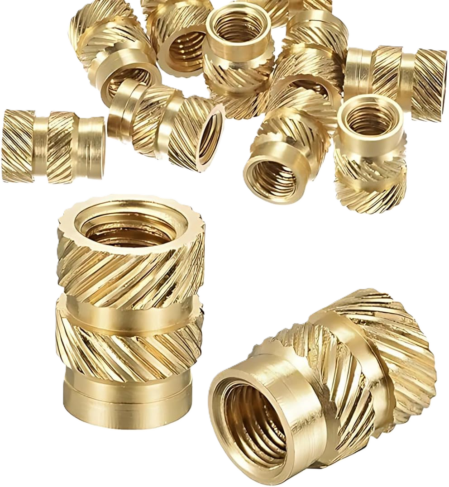

Inserti filettati a caldo per plastica

Quantità necessaria: a seconda della dimensione - vedi sotto

Legenda: Tipo di vite (es. M2, M3,M4, ecc.), lunghezza (3 mm, 4 mm, 5mm, ecc.), diametro esterno (3 mm, 4 mm, 5mm, ecc.)

Nr. 1 Inserti M2 (tipo) * 4 (lunghezza) * 3.5 (diametro esterno) (per fissare supporto batteria) N.B. in alternativa puoi usare la vite integrata autofilettante;
Nr. 2 Inserti M2 (tipo) * 4 (lunghezza) * 3.5 (diametro esterno) (Per fissare modulo indicatore LED livello batteria)
Nr. 2 Inserti M2.5 (tipo) * 4 (lunghezza) * 4 (diametro esterno) (Per fissare board BQ25185)
Nr. 6 Inserti M2 (tipo) * 4 (lunghezza) * 3.5 (diametro esterno) (Per chiudere il coperchio della sezione elettronica)

Questi inserti servono per assemblare tutte le parti del pedale (dual) stampate con la stampante 3D. Naturalmente ci voglio altrettante viti di uguale tipo per fissare le parti.

Consiglio di prendere i kit con varie misure, comunque servono solo gli inserti sopra indicati.

Link per l'acquisto:

Amazon

AliExpress

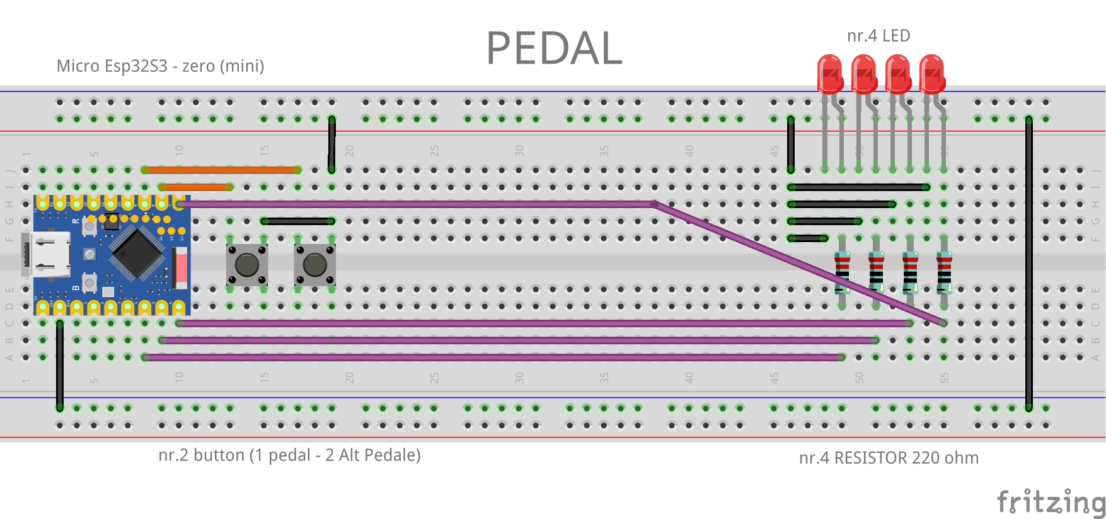

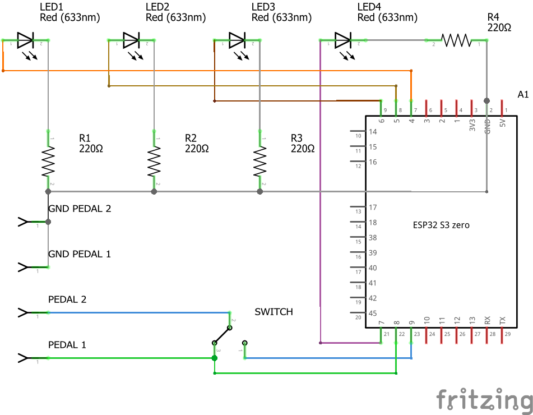

PEDALE (DUAL) WIRELESS - COMPONENTI PER PARTE ELETTRICA

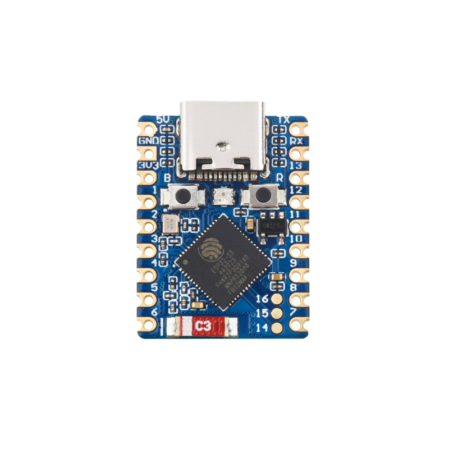

Microcontrollore Esp32-S3-Zero per il PEDALE (DUAL)

Quantità necessaria: 1

Microcontrollore Esp32-S3-zero. Gestisce la connessione wireless con la lightgun e la pressione dei pedali, nonchè i led di indicazione di stato del pedale

Link per l'acquisto:

Amazon

AliExpress

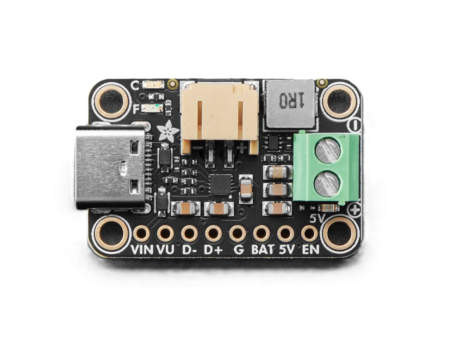

Modulo Adafruit bq25185 USB / DC / Charger con 5V Boost

Quantità necessaria: 1

La scheda "Adafruit bq25185 USB / DC / Solar Charger with 5V Boost Board (Product ID: 6106)" provvede all'alimentazione. La scheda si occupa di caricare la batteria Li-ion 18650 e di fornire alimentazione stabile a 5V per la scheda del micro oltre ai componenti che ne necessitano.

Link per l'acquisto:

Amazon

AliExpress

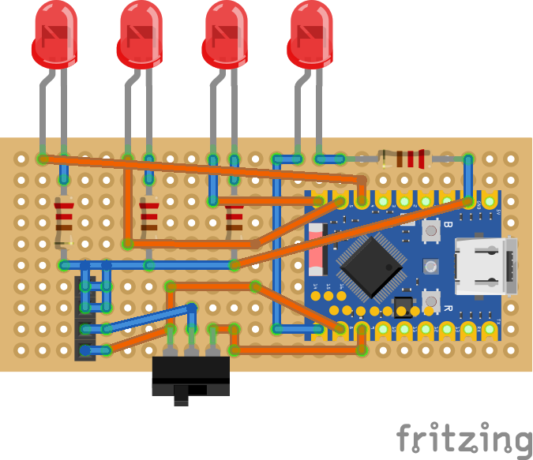

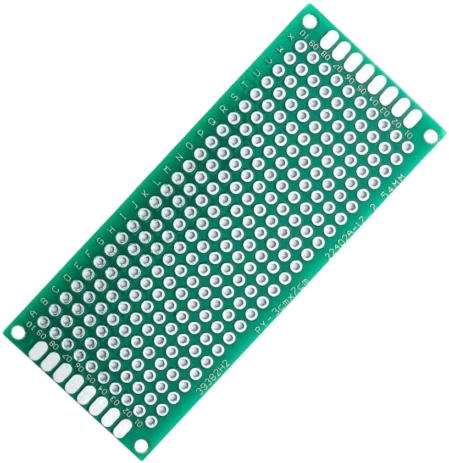

Basetta millefori (24x10 fori - 7x3 cm)

Quantità necessaria: 1

Basetta millefori come da foto (24x10 fori - dimensioni totale di 7x3 cm). Ci andranno saldati il micro switch (selettore della modalità), i 4 led, le 4 resistenze ed il microcontrollore.

Link per l'acquisto:

Amazon

AliExpress

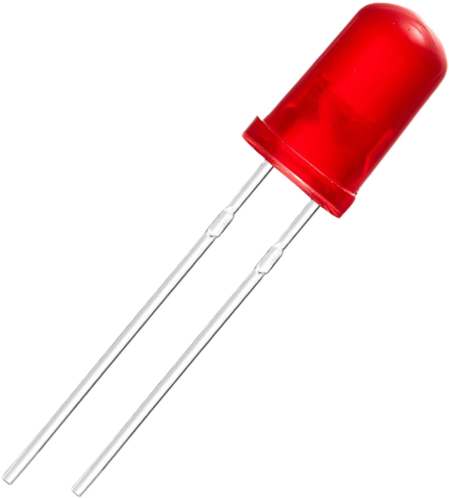

LED rosso 5mm

Quantità necessaria: 4

Classico LED rosso da 5mm. Servono per indicare il player associato al PEDALE, nonché eventuali codici di errore e accoppiamento con lightgun mediante simulazione stile kit di supercar.

Link per l'acquisto:

Amazon

AliExpress

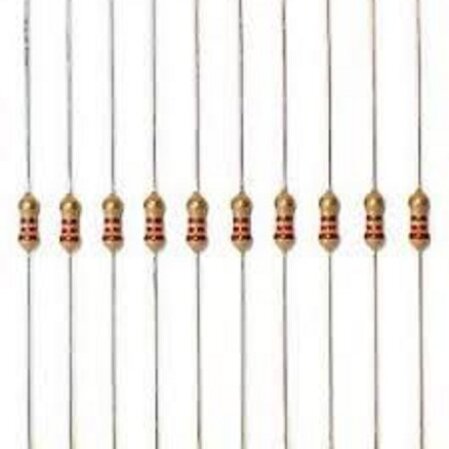

Resistenza da 220 ohm 1/4W

Quantità necessaria: 4

Qualsiasi comunissima resistenza da 220 ohm 1/4W. Servono per limitare la corrente dei LED.

Link per l'acquisto:

Amazon

AliExpress

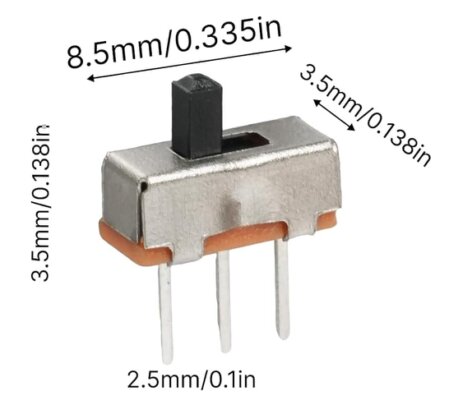

Mini switch a scorrimento 3 pin 2 posizioni (8,5 x 3,5 x 3,5 mm)

Quantità necessaria: 1

Mini switch a scorrimento 3 pin 2 posizioni come da foto.

Link per l'acquisto:

Amazon

AliExpress

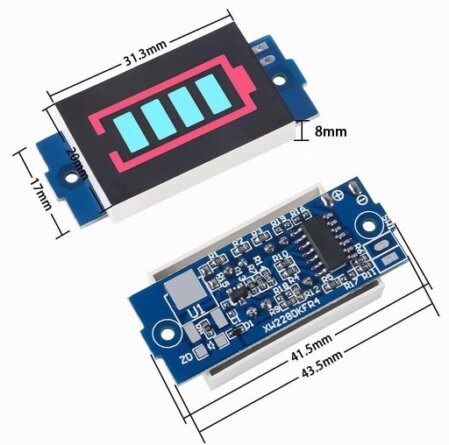

Module LED indicatore di carica batteria li-ion 1S (

Quantità necessaria: 1

Modulo LED indicatore di carica batteria li-ion ricaricabile 3,7v 1s. Serve per visualizzare lo stato di carica della batteria ricaricabile li-ion 18650.

Link per l'acquisto:

Amazon

AliExpress

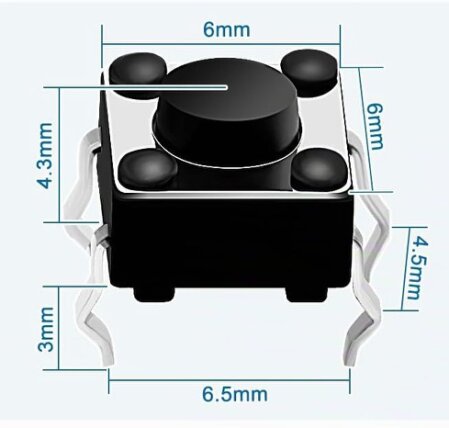

Pulsante tattile 4 pin (6 x 6 x 4,3 mm)

Quantità necessaria: 1

Pulsante tattile 4 pin (6 x 6 x 4,3 mm). Quando lo si preme si accende il diplay LED che indica il livello di carica della batteria.

Link per l'acquisto:

Amazon

AliExpress

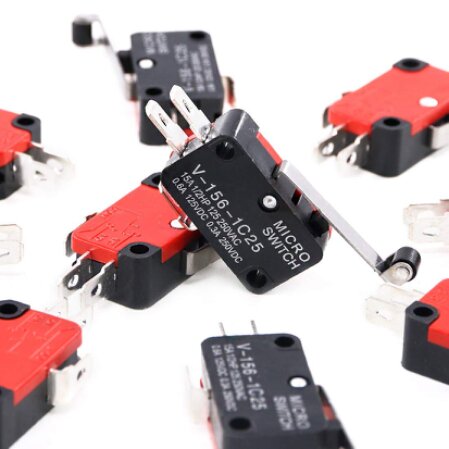

Micro Switch V-156-1C25

Quantità necessaria: 2

Micro Switch V-156-1C25. Sono gli switch dei pedali.

Link per l'acquisto:

Amazon

AliExpress

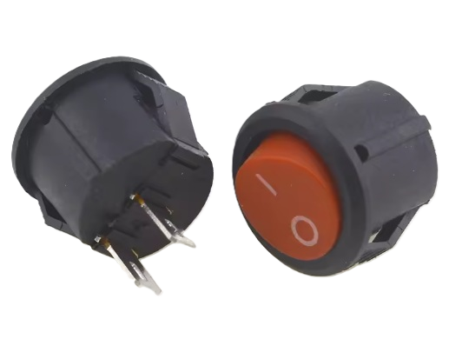

Mini interruttore rotondo (diametro 16mm)

Quantità necessaria: 1

Mini interruttore rotondo dal diametro di 16 mm. Serve per accendere il pedale.

Link per l'acquisto:

Amazon

AliExpress

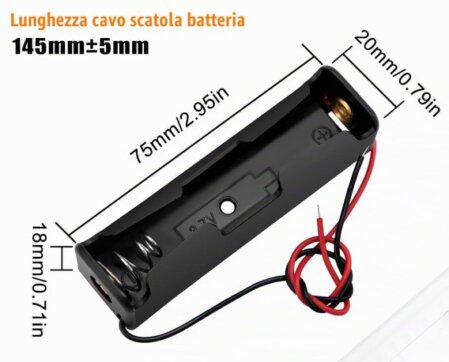

Supporto per batteria li-ion 18650

Quantità necessaria: 1

Supporto per batteria li-ion 18650.

Link per l'acquisto:

Amazon

AliExpress

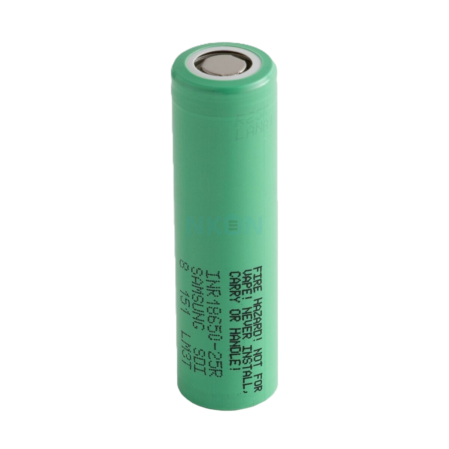

Batteria ricaricabile li-ion 18650 da 3,7v

Quantità necessaria: 1

Batteria ricaricabile li-ion 18650 da 3,7v. Ve bene qualsiasi batteria 18650, ma diffidate di quelle che vengono pubblicizzate con capienza maggiore di 3500mAh

Link per l'acquisto:

Amazon

AliExpress

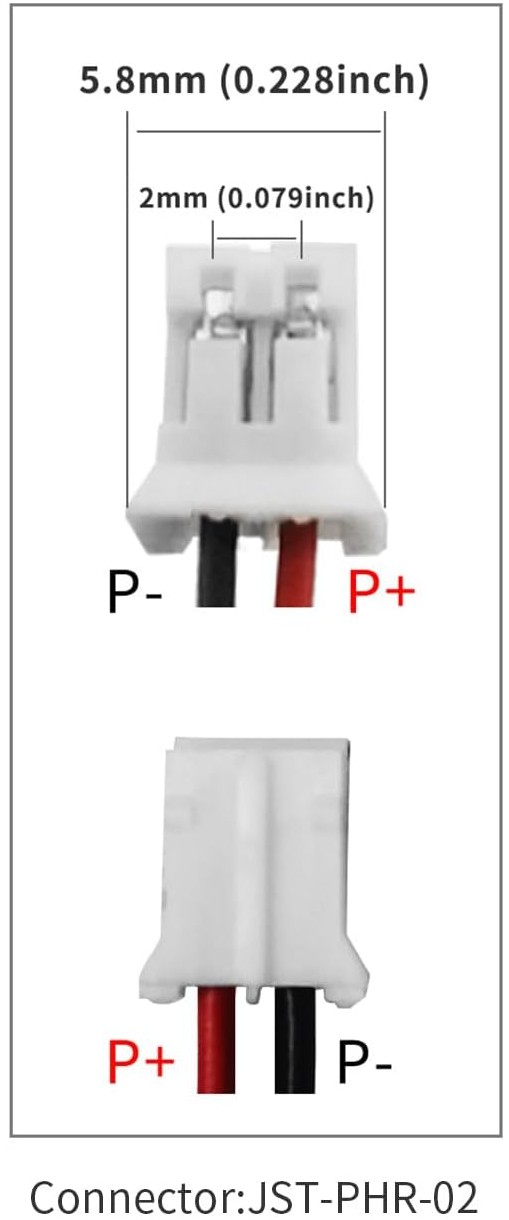

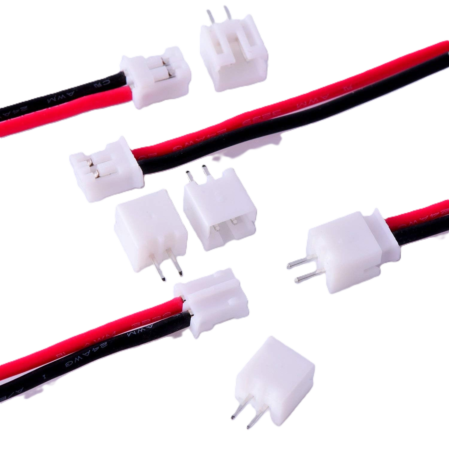

Cavo con connettore femmina JST-PHR02/2P (a due poli passo da 2,0mm)

Quantità necessaria: 1

Il cavo con connettore JST-PHR02/2P (a due poli passo da 2,0mm) viene utilizzato per collegare la batteria alla board di ricarica Adafruit Bq25185

N.B. Fai attenzione alla polarità, deve essere come nella foto a fianco

Link per l'acquisto:

Amazon

AliExpress

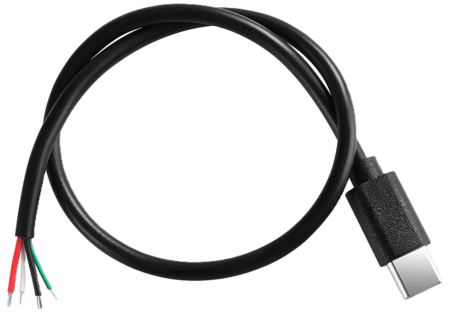

Cavo USB C a filo scoperto 4 fili (lungo almeno 10 cm)

Quantità necessaria: 1

Il cavo USB C a filo scoperto 4 fili (lungo almeno 10 cm), viene utilizzato per collega la board di alimentazione/carica batteria all'ingresso USB della board del micro.

Link per l'acquisto:

Amazon

AliExpress

PEDALE (DUAL) WIRELESS - ISTRUZIONI ASSEMBLAGGIO
