OpenFIRE PICON-AS Esp32
OpenFIRE-PICON-AS-ESP32 è un progetto derivato da Picon-OG, creato da iCON.
Questa opera è distribuita sotto licenza Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International (CC BY-NC-SA 4.0), come il progetto da cui è derivato.
FILES .STL DELLA LIGHTGUN (STAMPARE CON STAMPANTE 3D)

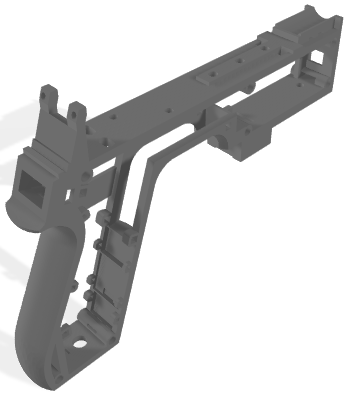

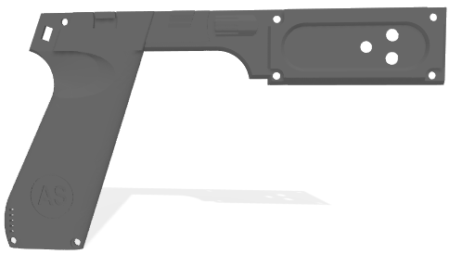

<01> - Telaio principale della lightgun
rev. 0.4 di Alessandro Satanassi il 12 marzo 2026
Questa è la struttura portante della lightgun sulla quale vanno montati tutti gli altri componenti.
Ne va stampata 1
Impostazioni consigliate:
- Cornice di stampa appoggiata su un lato
- Utilizzare i supporti

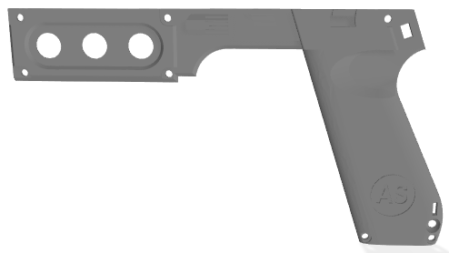

<02> - Lato sinistro della lightgun
rev. 0.2 di Alessandro Satanassi il 14 gennaio 2026
E' il lato sinistro della lightgun ove ci sono i 3 pulsanti A.B,C. C'è anche il pulsante per visualizzare lo stato di carica della batteria sull'indicatore Led sopra il pulsante stesso.
Ne va stampato 1
Impostazioni suggerite:
- Stampa come mostrato nel file STL
- Utilizzare i supporti
<03> - Lato destro della lightgun
rev. 0.2 di Alessandro Satanassi il 14 gennaio 2026
E' il lato destro della lightgun sul quale va fissato il modulo di navigazione D-PAD 5D
Ne va stampato 1
Impostazioni consigliate:
- Stampa come mostrato nel file STL
- Utilizzare i supporti

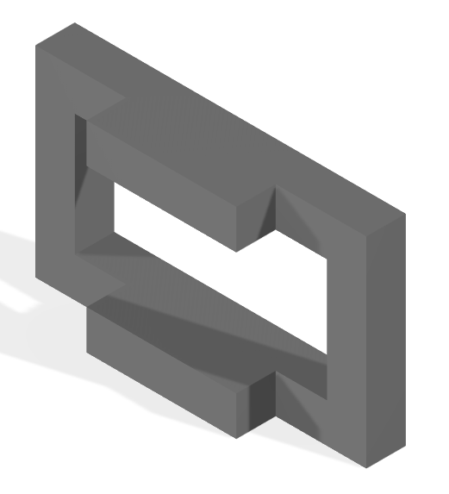

<04> - Modulo distanziatore e di posizionamento degli switch
rev. 0.1 di Alessandro Satanassi il 06 novembre 2025
Serve per bloccare in posizione e distanziare i due switch di accensione e attivazione solenoide.
Ne va stampato 1
Impostazioni consigliate:
- Stampa come mostrato nel file STL
- Non necessitano supporti

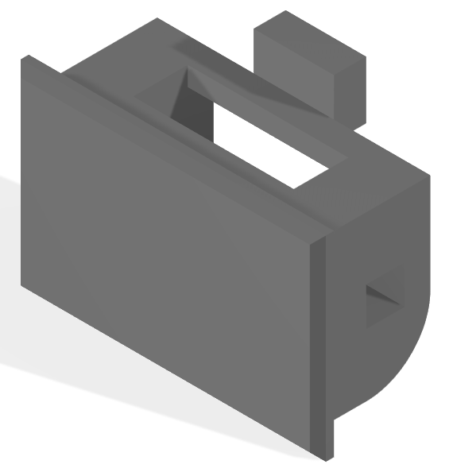

<05> - Alloggiamento per il neopixel
rev. 0.1 di Alessandro Satanassi il 06 novembre 2025
E' l'alloggiamento ove va posizionato il neopixel e si trova sul retro della lightgun
Ne va stampato 1.
Impostazioni consigliate:
- Stampa come mostrato nel file STL
- Non è richiesto alcun supporto

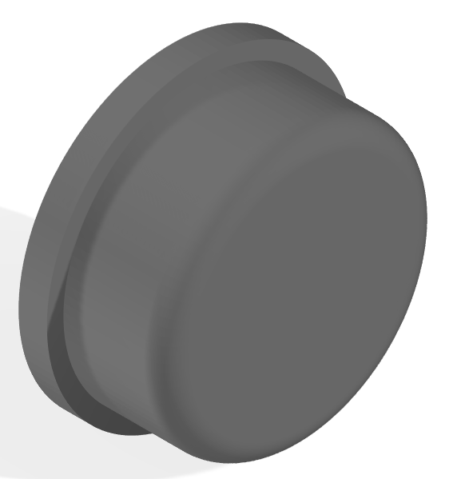

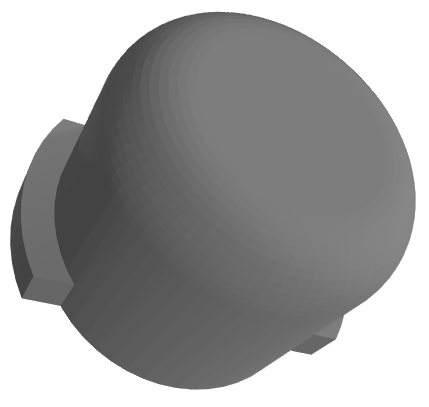

<06> - Pulsanti del lato sinistro della lightgun
rev. 0.1 di Alessandro Satanassi il 06 novembre 2025
Sono i pulsanti esterni "A,B,C" che si trovano sul lato sinistro della lightgun
Ne vanno stampati 3Impostazioni consigliate:
- Stampa come mostrato nel file STL
- Non è richiesto alcun supporto

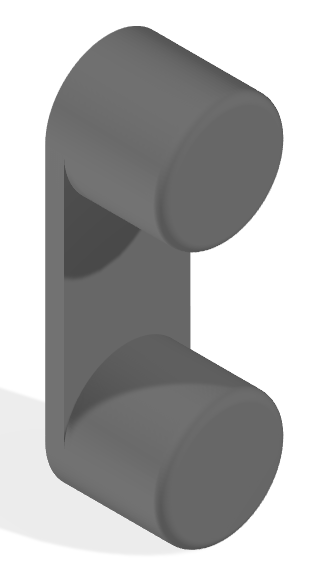

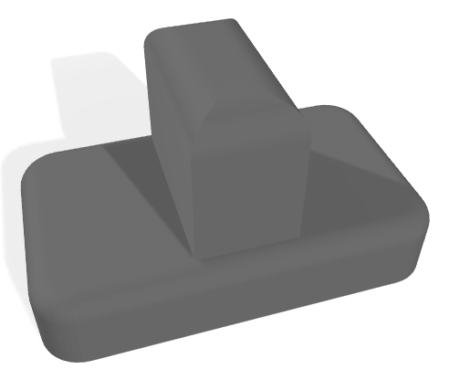

<07> - Pulsanti del modulo di navigazione sul lato DX della lightgun
rev. 0.1 di Alessandro Satanassi il 06 novembre 2025
Serve per i due pulsanti che si trovano sulla scheda di navigazione D-Pad 5D
Ne va stampato 1.
Impostazioni consigliate:
- Stampa come mostrato nel file STL
- Non è richiesto alcun supporto

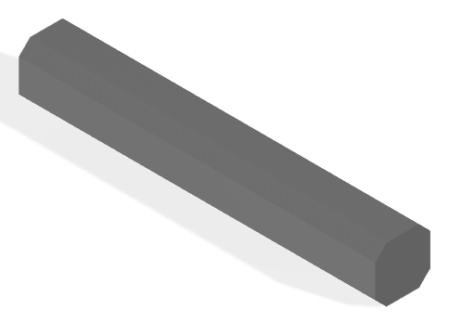

<08> - Perni di blocco per 'grilletto' - 'switch' - 'alimentatore'
rev. 0.1 di Alessandro Satanassi il 06 novembre 2025
Servono per tenere bloccati le parti del grilletto, i due switch di accensione e attivazione solenoide, nonché della scheda alimentatore/carica batterie
Ne vanno stampati 4
Impostazioni suggerite:
- Stampa come mostrato nel file STL
- Non è richiesto alcun supporto

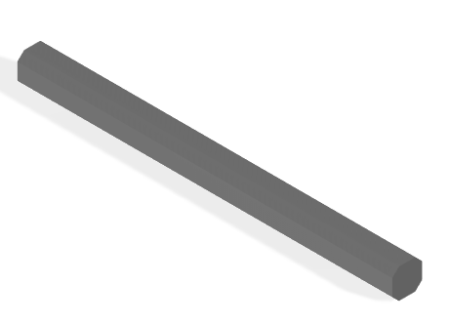

<09> - Perni di blocco per 'rumble' , 'driver solenoide', 'step-up', 'step-down' e PCB 'alimentazione path-control'
rev. 0.2 di Alessandro Satanassi il 05 febbraio 2026
Servono per tenere bloccati il 'rumble', il 'driver solenoide', lo 'step-up mp3429', lo 'step-down' e la scheda PCB di 'alimentazione path-control'.
Ne vanno stampati 5
Impostazioni suggerite:
- Stampa come mostrato nel file STL
- Non è richiesto alcun supporto

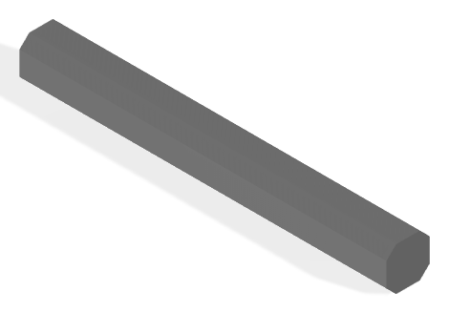

<10> - Perno di blocco del neopixel
rev.0.1 di Alessandro Satanassi il 06 novembre 2025
Serve per tenere bloccato il Neopixel nel suo alloggiamento
Ne va stampato 1
Impostazioni suggerite:
- Stampa come mostrato nel file STL
- Non è richiesto alcun supporto

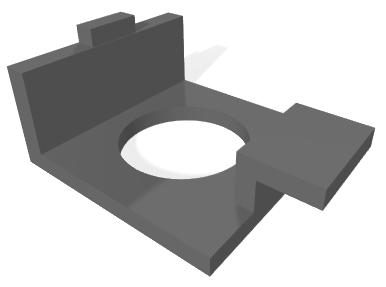

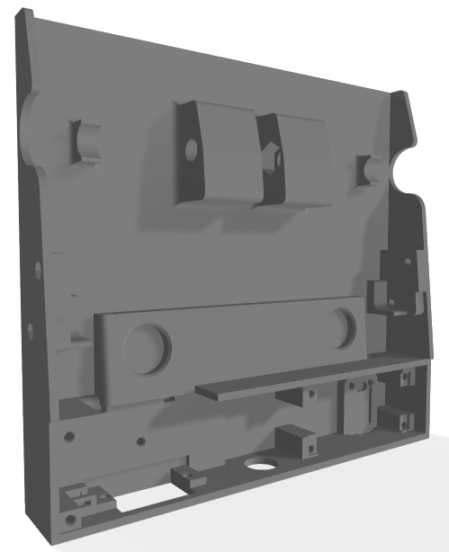

<11> - Supporto per batteria li-ion 21700
rev. 0.1 di Alessandro Satanassi il 05 febbraio 2026
Serve per tenere la batteria li-ion 21700 distaccata dal connettore di alimentazione esterna 12V (è la base di appoggio della batteria).
Ne va stampata 1
Impostazioni suggerite:
- Stampa come mostrato nel file STL
- Non è richiesto alcun supporto

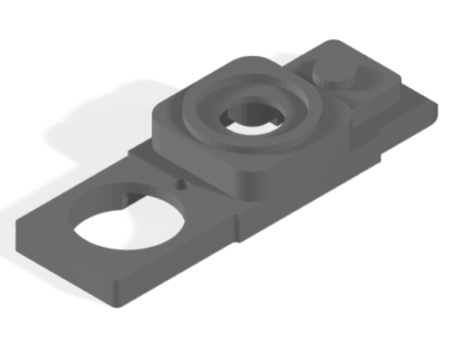

<12A> - Front - con buco già fatto per joystick analogico
rev.0.1 di Alessandro Satanassi il 05 febbraio 2026
Parte anteriore della lightgun con foro per joystick analogico
Impostazioni consigliate:
- Stampa come mostrato nel file STL
- Utilizzare un supporto normale che tocchi la piastra di costruzione
Componente praticamente identico a quello della PICON-OG, con il foro per joystick analogico già praticato

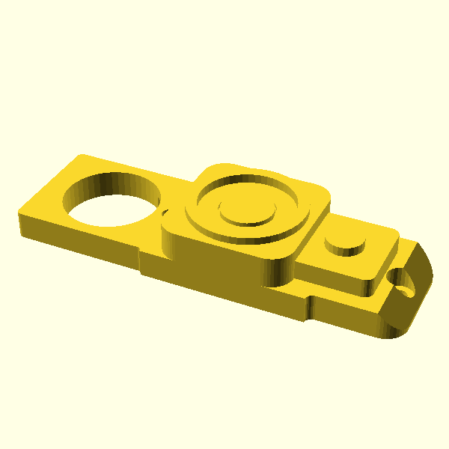

<12B> - Front
rev.2 di iCON il 05 aprile 2024
Può essere utilizzato così com'è o con un pulsante da 12x12 mm o un joystick analogico eliminando il cerchio rotondo. Modifiche della Rev. 2: – reso più stretto vicino alla pompa per evitare di urtare la sovrapposizione precedente con le dita durante l'azionamento della pompa – reso un po' più corto nella parte inferiore (era una piccola sporgenza involontaria)
Impostazioni consigliate:
- Stampa come mostrato nel file STL
- Utilizzare un supporto normale che tocchi la piastra di costruzione
Componente identico a quello della PICON-OG. Il file .STL e l'anteprima del componente sono esattamente gli stessi del progetto PICON-OG, da cui questo progetto deriva. (i files sono una copia esatta di quelli presenti sul sito https://diylightgun.com)

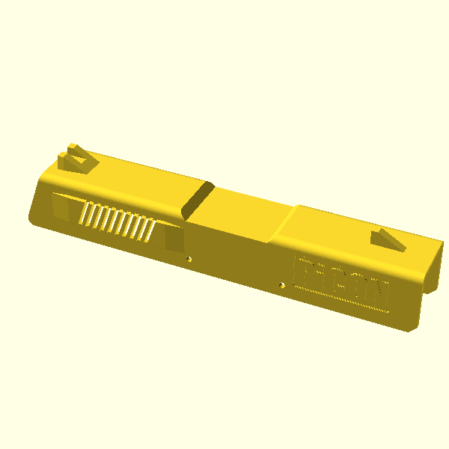

<13> - Slide OLED
rev.1 di iCON il 04 aprile 2024
Impostazioni suggerite:
- Stampa come mostrato nel file STL
- Utilizzare il supporto degli alberi
Componente identico a quello della PICON-OG. Il file .STL e l'anteprima del componente sono esattamente gli stessi del progetto PICON-OG, da cui questo progetto deriva. (i files sono una copia esatta di quelli presenti sul sito https://diylightgun.com)

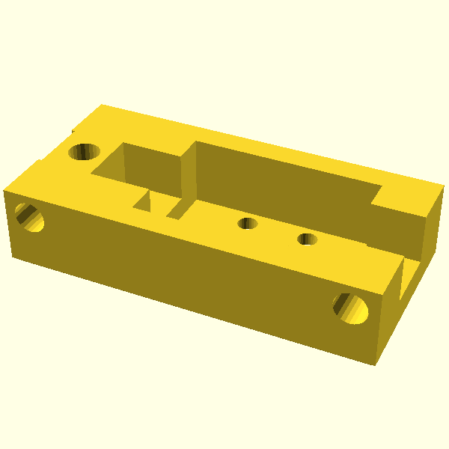

<14> - Supporto cuscinetto-solenoide
rev.1 di iCON il 06 febbraio 2024
Collega il cuscinetto lineare all'albero del solenoide.
Impostazioni consigliate:
- Stampa come mostrato nel file STL
- Non è richiesto alcun supporto
Componente identico a quello della PICON-OG. Il file .STL e l'anteprima del componente sono esattamente gli stessi del progetto PICON-OG, da cui questo progetto deriva. (i files sono una copia esatta di quelli presenti sul sito https://diylightgun.com)

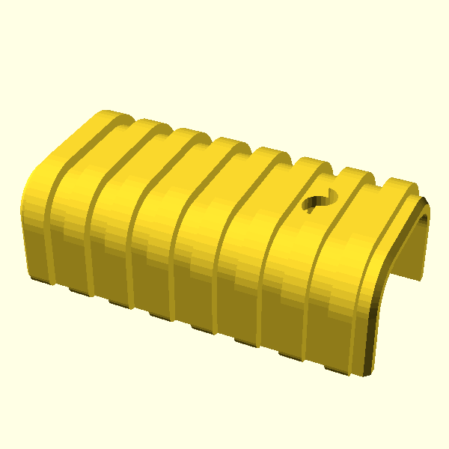

<15> - Pompa
rev.1 di iCON il 06 febbraio 2024
Impostazioni suggerite:
- Stampa come mostrato nel file STL
- Utilizzare il supporto degli alberi
Componente identico a quello della PICON-OG. Il file .STL e l'anteprima del componente sono esattamente gli stessi del progetto PICON-OG, da cui questo progetto deriva. (i files sono una copia esatta di quelli presenti sul sito https://diylightgun.com)

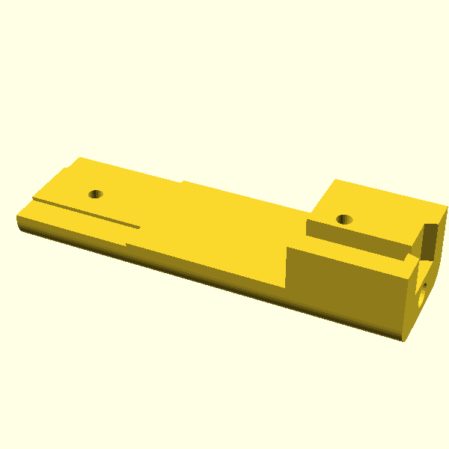

<16> - Supporto pompa
rev.2 di iCON il 05 aprile 2024
Modifiche della rev. 2: – creato un foro di scarico dietro l'inserto termoformato utilizzato per montare la parte anteriore in modo da poter utilizzare una vite M3x8 più lunga.
Impostazioni suggerite:
- Stampa come mostrato nel file STL
- Non è richiesto alcun supporto
Componente identico a quello della PICON-OG. Il file .STL e l'anteprima del componente sono esattamente gli stessi del progetto PICON-OG, da cui questo progetto deriva. (i files sono una copia esatta di quelli presenti sul sito https://diylightgun.com)

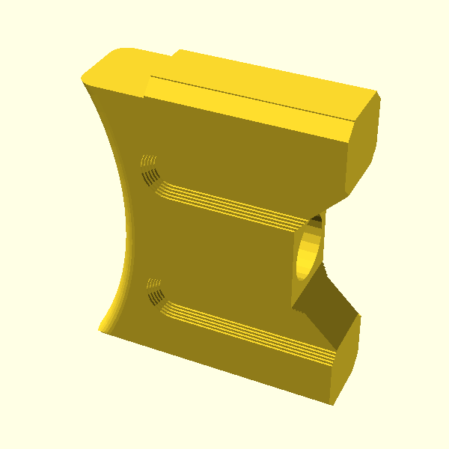

<17> - Trigger
rev.1 di iCON il 06 febbraio 2024
Impostazioni suggerite:
- Stampa come mostrato nel file STL
- Non è richiesto alcun supporto
Componente identico a quello della PICON-OG. Il file .STL e l'anteprima del componente sono esattamente gli stessi del progetto PICON-OG, da cui questo progetto deriva. (i files sono una copia esatta di quelli presenti sul sito https://diylightgun.com)

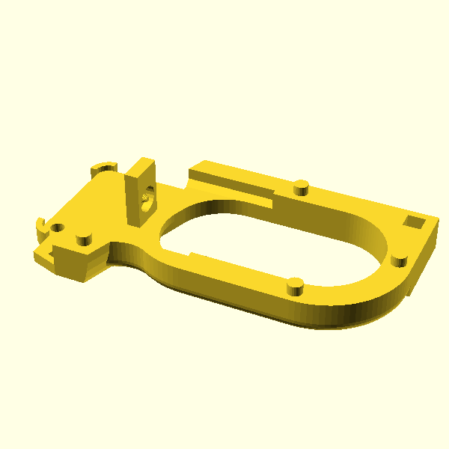

<18> - Trigger Guard Left
rev.1 di iCON il 06 febbraio 2024
Impostazioni suggerite:
- Stampa come mostrato nel file STL
- Non è richiesto alcun supporto
Componente identico a quello della PICON-OG. Il file .STL e l'anteprima del componente sono esattamente gli stessi del progetto PICON-OG, da cui questo progetto deriva. (i files sono una copia esatta di quelli presenti sul sito https://diylightgun.com)

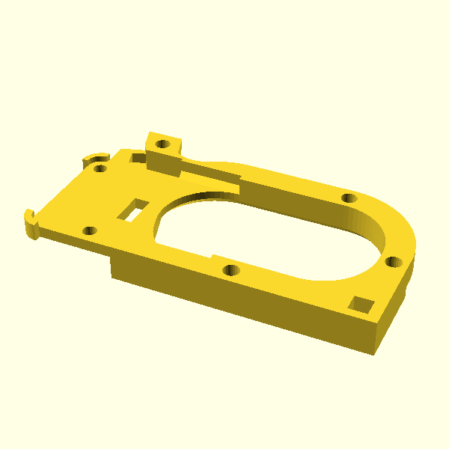

<19> - Trigger Guard Right
rev.1 di iCON il 06 febbraio 2024
Impostazioni suggerite:
- Stampa come mostrato nel file STL
- Non è richiesto alcun supporto
Componente identico a quello della PICON-OG. Il file .STL e l'anteprima del componente sono esattamente gli stessi del progetto PICON-OG, da cui questo progetto deriva. (i files sono una copia esatta di quelli presenti sul sito https://diylightgun.com)
FILES .STL DEL PEDALE (STAMPARE CON STAMPANTE 3D)

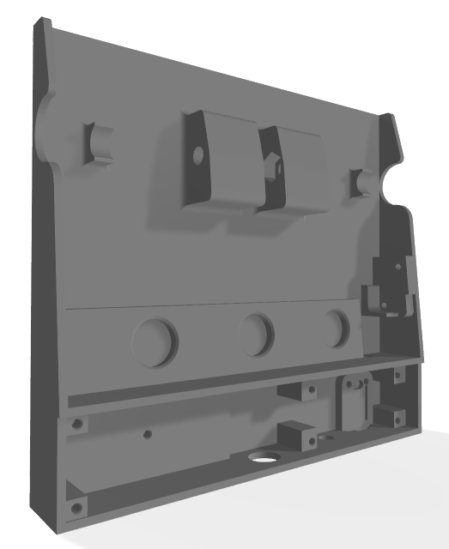

<P01> - Telaio principale del PEDALE
rev. 0.1 di VINNY! il 04 maggio 2026
Questa è la struttura portante del pedale sulla quale vanno montate tutte le altre parti.
Ne va stampata 1
Impostazioni consigliate:
- base appoggiata al piatto di stampa
- Non necessitano supporti

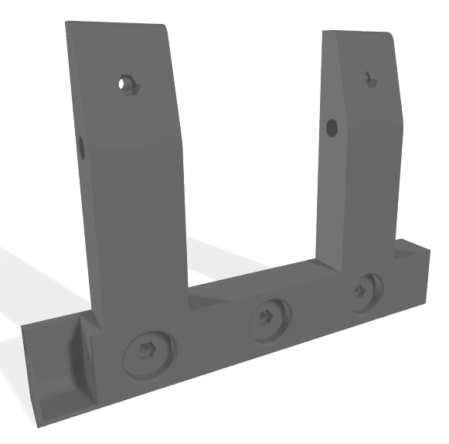

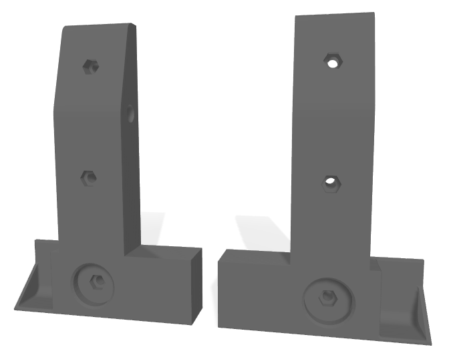

<P02> - Telaio del PEDALE che ne permette il movimento
rev. 0.1 di VINNY! il 04 maggio 2026
E' il telaio interno sul quale va montato il piano del pedale che permette il movimento del pedale.
Ne va stampato 1
Impostazioni suggerite:
- base appoggiata al piano di stampa
- Non necessitano supporti

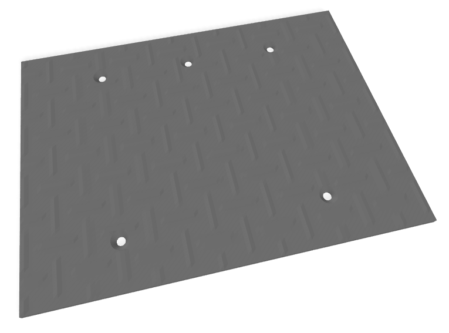

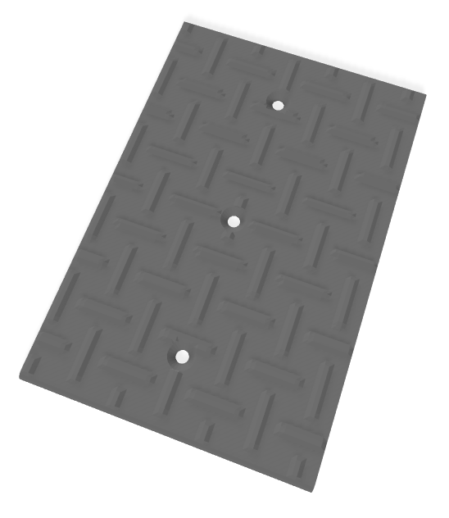

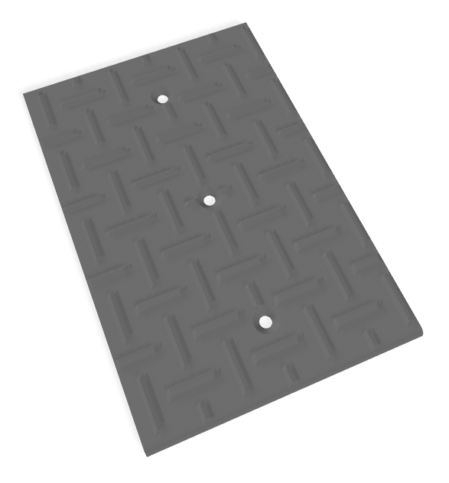

<P03> - Piano del PEDALE zigrinato
rev. 0.1 di VINNY! il 04 maggio 2026
Piano del Penale zigrinato.
Ne va stampato 1
Impostazioni consigliate:
- base appoggiata al piano di stampa
- Non necessitano supporti

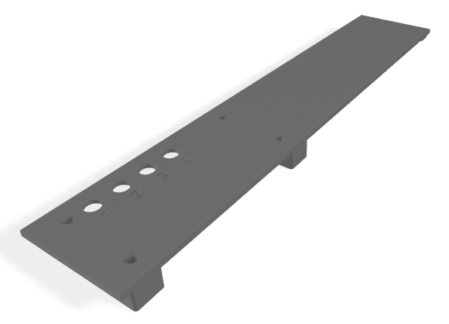

<P04> - Copertura della parte elettronica
rev. 0.1 di VINNY! il 04 maggio 2026
Serve per coprire la parte elettronica con i fori per i LED indicatori.
Ne va stampato 1
Impostazioni consigliate:
- Stampa in verticale sul lato lungo
- Utilizzare i supporti
FILES .STL DEL "CASE PER LED IR" (STAMPARE CON STAMPANTE 3D)
<L01> - Case per i LED IR
rev. 0.1 di Alessandro Satanassi il 07 maggio 2026
Questo è il contenitore per i LED IR trasmettitori che vanno posizionati nel monitor.
Ne vanno stampati 4
Impostazioni consigliate:
- base con fori per LED appoggiata al piatto di stampa
- Non necessitano supporti
